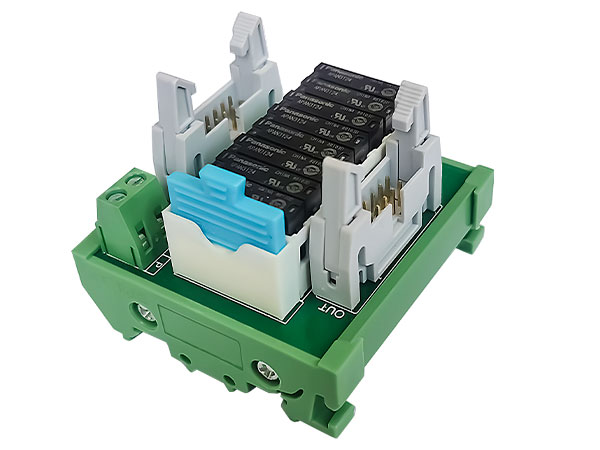

適用PLC
Panasonic Fp0、Fp區系列PLC。
特性
① 采用8位繼電器模組，體積減少到最小;
② 采用10位連接器作輸入端，單排端子臺作輸出端，輸出段預留兩個COM口;采用LED動作顯示，各輸入輸出端狀態一巨X:153.16 mm;
③ 繼電器線圈帶浪涌抑制回路，延長了繼電器模組壽命，將線路電磁干擾降到最小;
④使用Panasionic Pa系列繼電器;
⑤配合本公司本系列其他產品，完全實現高效率省配線的連接。
13625289878
產品規格參數
basic parameters
|
輸出參數 |
|
|
邏輯側工作電壓 |
24VDC |
|
邏輯側工作電流 |
1A |
|
邏輯側適合電線 |
1.5mm ²2IAWG16 |
|
現場側最大允許電壓 |
250VAC;110VDC |
|
現場側最大允許電流 |
5A |
|
工作溫度 |
-20℃~+55℃ |
|
儲存溫度 |
-40℃~+70℃ |
|
輸出參數 |
||
|
輸入 |
額定電壓 |
24VDC |
|
動作/釋放電壓 |
16.8/2.4V |
|
|
功率 |
180mW |
|
|
額定線圈電流 |
7.5mA |
|
|
線圈電阻 |
3200Ω |
|
|
輸出 |
最大切換電壓 |
250VAC |
|
持續電流 |
5A |
|
|
觸點結構 |
1a |
|
|
機械壽命(動作次數) |
2000萬次 |
|
|
最小適用負載 |
DC100mv 100uA |
|
接線示意圖
wiring diagram
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
